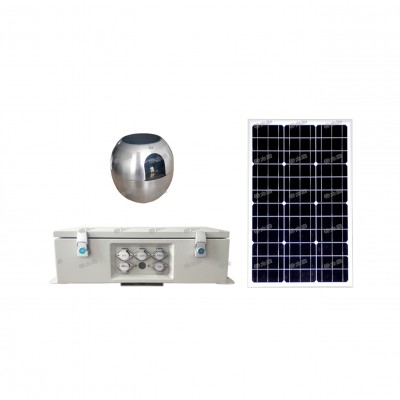

输电线路弧垂在线监测装置
一、产品描述：
由于观测输电线路弧垂及架空导线的自身塑性伸长或蠕变等问题存在，预防线路引起驰度下垂的安全得到电网的重视，对输电线路进行相应的调整就显得尤为重要。所以我司深圳特力康专门推出一款TLKS-PMG-HC输电线路弧垂在线监测装置的设备来应对弧垂隐患的发生，该装置实现代替人工巡视，将导线的弧垂状态进行数据化分析，加强电力线路的准确性和可靠性。如出现异常，弧垂传感器即可发出预警，提醒运维检修部门及时处理，把控输电线路安全减少灾害。
二、工作原理：
输电线路弧垂在线监测装置是针对大跨越、跨河流、弧垂点低的输电线路而设计的导线弧垂智能在线监测系统, 本装置主要通过前端装置的弧垂传感器实时监测线路弧垂最低点对地面垂直距离的参数,将监测到的数据通过4G/GPRS/MIF/OPGW光纤网络实时传送至监控中心。本监控装置系我司自主研发、生产,严格遵循国家电网、南方电网相关《输电线路状态监测装置通用技术规范》, 拥有大量在线使用工程案。
三、产品功能：
能传感、采集导线距离地面最小距离、线夹出口处导线切线方向与水平方向的夹角、导线弧垂, 并将测量和计算结果通过通信网络传输到状态监测代理或状态监测主站；
具备自动采集功能,按设定时间间隔自动采集导线距离地面距离和线夹出口处导线切线方向与水平方向的夹角、导线弧垂，最小采 集间隔宜大于5分钟,最大采集间隔小于60分钟,默认时间间隔为30分钟；
具备受控采集功能,能响应远程指令, 实时采集数据；
具备主机电池电压采集功能和探头电池电压采集功能；
加入安全芯片，可对数据进行加密，并接入各省公司平台。
四、技术参数：
倾角测量范围±70° 倾角测量精度±0.03°
距离测量范围:0m~ 200m
距离测量精度:±5cm
一般规范
供电方式：太阳能加蓄电池
通讯要求：支持电信、联通、移动自适应，可根据现场情况选择运营商
工作电压: DC12V
工作电流:100mA
工作温度:-40°C~70°
待机时长:>10天
五、总结：
输电导线形成的弧垂度一旦超差，都会给电力供应系统稳定性带来不确定因素的存在，输电线路弧垂在线监测装置系统能对线路弧垂数据监测到准确数值，电力运维人员定期检查线路实时弧垂度，并根据需求对导线弧垂进行修正，我司的线路在线监测产品均支持质保期内非人为损坏导致设备无法正常工作，执行原厂返修
欢迎联系特力康科技公司任哈哈： ①③⑥⑧②③⑤①⑥③⑤； 扣叩：①⑨②0⑥⑦①⑨②⑦
公司网站；//www.sztlk.com
定制产品，报价为市场当前发布时参考区间价，实际价电议。
七、注意事项：
1，应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；
2，应注意避免太阳能板受外界较强冲击，造成太阳能板破损；
3，安装时应尽量让太阳能板对着阳光方向；
4，安装设备时应关断电源开关，在安装完成后再打开带能源开关；
5，严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。
